توپولوژی شبکه

در این قسمت قصد داریم به انواع شبکه ها بر اساس فاصله جغرافیایی و انواع توپولوژی شبکه بپردازیم.

در قسمت قبلی ما به بررسی این سوال که شبکه چیست پرداختیم و انواع آن را بررسی کردیم.برای مشاهده قسمت اول می توانید به لینک زیر مراجعه کنید
از سیر تا پیاز شبکه : بخش اول – شبکه چیست؟

در این قسمت قصد داریم به انواع شبکه ها بر اساس فاصله جغرافیایی و انواع توپولوژی شبکه بپردازیم.

تقسیم بندی شبکه ها بر اساس فاصله جغرافیایی:

شبکه محلی Lan :

شبکه ای است با سرعت بالا که به منظور برقراری ارتباط و مبادله داده ها در بین کامپیوتر ها در یک محدوده جغرافیایی کوچک مثل اداره و یک ساختمان طراحی شده است

شبکه شهری Man :

این شبکه حدودا 100 مایل را تحت پوشش خود قرارمی دهد و به این صورت که شبکه های متعددی که در نواحی مختلف یک شهر بزرگ یا کوچک قرار دارند را به یکدیگر متصل می کند

شبکه گسترده Wan :

جهت مبادله اطلاعات بین فواصل بسیار دور به کار می رود.این شبکه ناحیه جغرافیایی وسیعی را در بر میگیرد.مانند یک کشور، قاره یا حتی دنیا
حال پس از اینکه با انواع شبکه ها بر اساس فواصل جغرافیایی آشنا شدیم به بررسی توپولوژی های شبکه می پردازیم:
6 توپولوژی شبکه وجود دارد:

  • Bus Topology
  • Star Topology
  • Ring Topology
  • Mesh Topology
  • Tree Topology
  • Hybrid Topology

حال به بررسی توپولوژی شبکه می پردازیم

Bus Topology :

از سیر تا پیاز شبکه : انواع توپولوژی شبکه
در این توپولوژی چندین کامپیوتر به یک کابل اصلی که آن را back bone می نامند، متصل می شوند.این رسانه بین کامپیوتر های مختلف در شبکه یکسان است.هر کامپیوتر داده خود را بر روی back bone می فرستد و داده در شبکه جریان دارد و به کامپیوتر ها می رسد.در 2 سر این شبکه 2 نابود کننده قرار میگیرد تا داده را کامپیوتری نخواند یا یه نسخه از آن را کپی کرد همچنان در شبکه نماند و از بین برود.متاسفانه در این شبکه مشکل تصادم داده وجود دارد.چون امکان دارد 2 کامپیوتر همزمان داده بر روی شبکه بفرستند.در این حال داده ها از بین می رود.راه حل های برای جلوگیری از تصادم وجود دارد.مانند درخواست اجازه برای ارسال داده ها و صحت از خالی بودن back bone .
نقاط قوت :

  • سادگی
  • کم هزینه در یاده سازی
  • امکان گسترش آسان چون هر کامپیوتری که کابل شبکه خود را به back bone بزند جزیی از شبکه می شود.

نقاط ضعف:

  • امنیت پایین چون به داده ای که بر روی شبکه قرار میگیرد، تمام کامپیوتر های شبکه دسترسی دارند و براحتی هرکسی میتواند به شبکه اضافه بشود
  • تصادم داده
  • اگر back bone قطه شود کل شبکه از کا می افتد

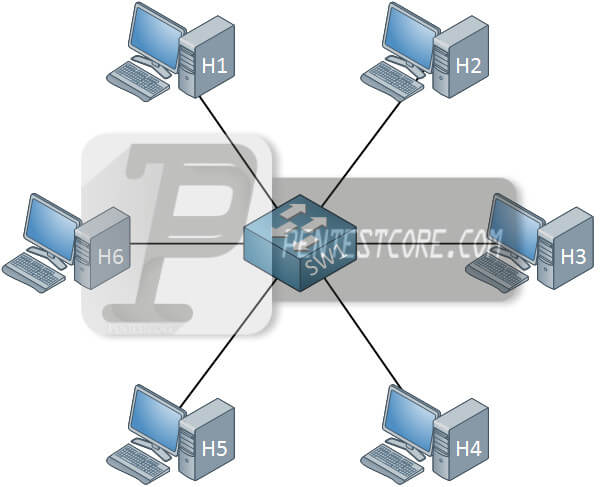

Star Topology :

از سیر تا پیاز شبکه : انواع توپولوژی شبکه
در این توپولوژی تمامی کامپیوتر ها به یک کنترل کننده مرکزی متصل می شوند.از سوییچ یا هاب می توان به عنوان کنترل کننده مرکزی استفاده کرد.کامپیوتر ها برای ارتباط با یکدیگر اطلاعات را به کنترل کنند مرکزی می فرستند و سپس کنترل کننده مرکزی آن را به کامپیوتر مقصد می فرستند.
نقاط قوت:

  • سادگی
  • گسترش آسان

نقاط ضعف :

  • وابستگی شدید به کنترل کننده مرکزی

نکته : تفاوت هاب و سوییچ در این است که هاب داده را دریافت می کند و برای تمامی کامپیوتر های شبکه ارسال میکند و همین امر باعث کاهش امنیت می شود، اما سوییچ پس از دریافت داده، داده را تنها برای کامپیوتر مقصد ارسال میکند

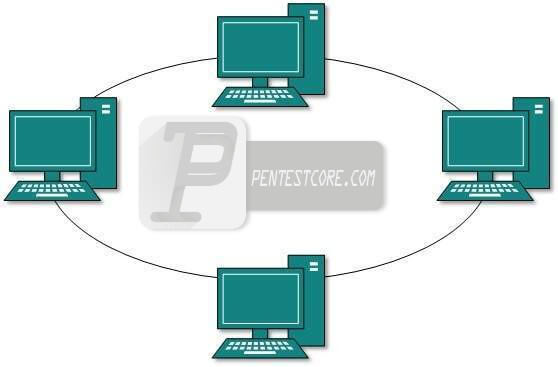

Ring Topology :

از سیر تا پیاز شبکه : انواع توپولوژی شبکه
از نظر ظاهری شبیه به Star  است اما از لحاظ منطقی متفاوت است.در این شبکه بجای استفاده از سوییچ از یک MAU استفاده میشود. MAU مخفف عبارت Multi Station Access Unit است.در این حالت در منطق شبکه هر کامپیوتر با 2 همسایه خود کامل ارتباط دارد اما با دیگر کامپیوتر ها از طریق MAU ارتباط دارد اما به گونه ای متفاوت از سوییچ. در این توپولوژی داده برای MAU ارسال می شود و MAU بصورت ساعت گرد برای تمامی کامپیوتر ها می فرستد.داد lمتعلق به هر کامپیوتر یا کامپیوتر هایی بود، آن را بر میدارد.
نقاط قوت :

  • نصب شبکه با این توپولوژی آسان است
  • توسعه شبکه آسان است
  • انعطاف پذیر است

نقاط ضعف:

  • اگر یک کامپیوتر ازکار بیافتد تمام شبکه از کار می افتد
  • به سخت افزار پیچیده نیاز است

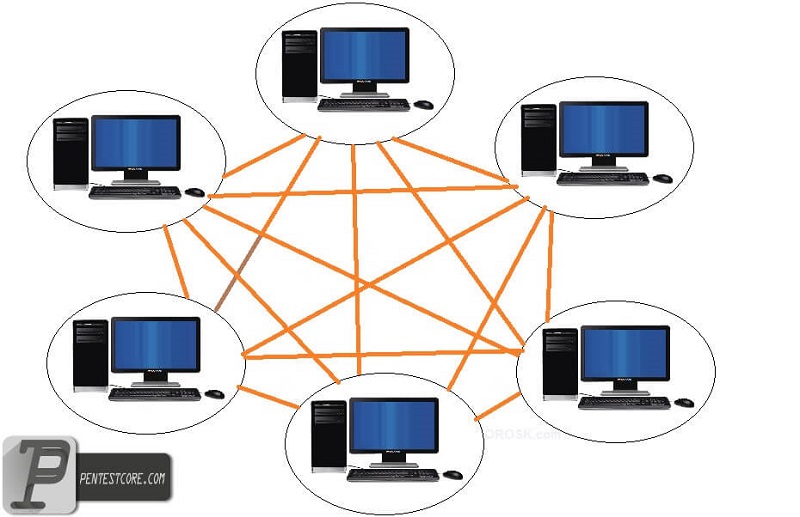

Mesh topology :

از سیر تا پیاز شبکه : انواع توپولوژی شبکه
در این توپولوژی هر کامپیوتر بطور مستقیم با کلیه کامپیوتر های شبکه در ارتباط است.نقطه ضعف اصلی این توپولوژی تعداد بسیار زیاد کابل برای اتصال است.
نقاط قوت:

  • امنیت بسیار بالا
  • سرعت بالا
  • اگر کابلی قطع شود هیچ مشکلی به وجود نمی آید و شبکه همچنان به کار خود ادامه می دهد

نقاط ضعف :

  • هزینه راه اندازی بالا
  • توسعه شبکه سخت
  • تعداد بسیار زیاد خطوط ارتباطی

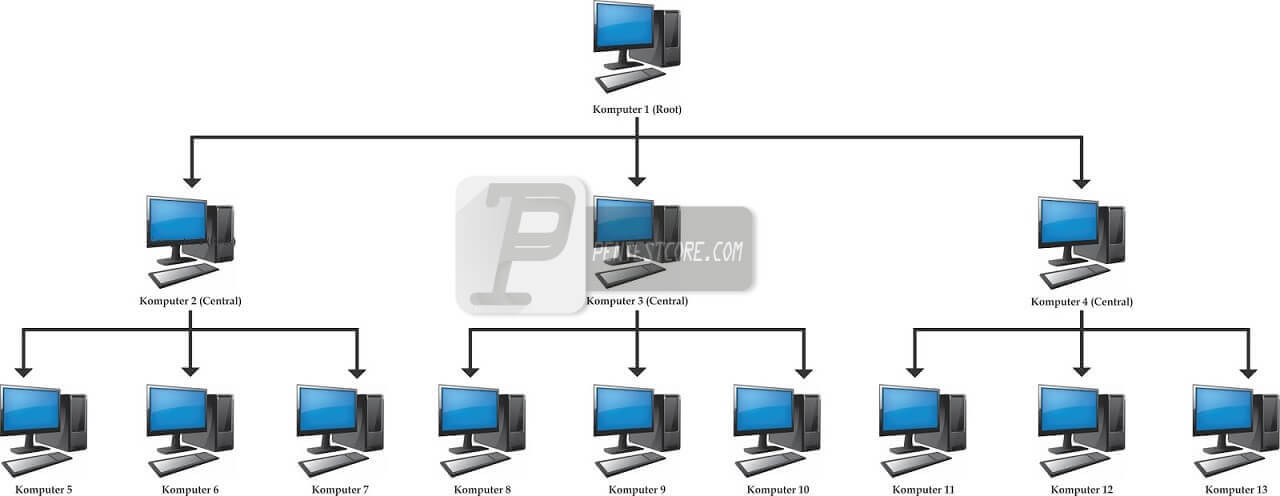

Tree Toplogy :

از سیر تا پیاز شبکه : انواع توپولوژی شبکه
در این توپولوژی از یک یا چند تکرار شونده استفاده می شود.ساختار منطقی این توپولوژی مانند یک درخت است. کار تکرار شونده ها تقویت سیگنال داده ها برای ارسال ها دور است
نقاط قوت:

  • اگر کابل اصلی از بین برود شبکه از آنجا به بعد از کار می افتد و بخش فوقانی درخت همچنان کار میکند

نقاط ضعف:

  • برای مسافت های دور مناسب نیست چون هزینه بر است و نیاز به چندین تکرار شنونده دارد

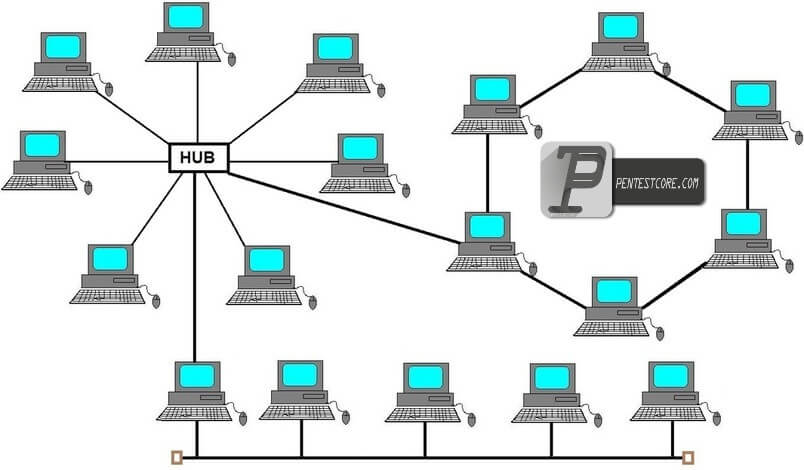

Hybrid Topology :

از سیر تا پیاز شبکه : انواع توپولوژی شبکه
این توپولوژی ترکیبی است از چندین شبکه با توپولوژی های مختلف . در حالتی از این توپولوژی یک back bone وجود دارد و شبکه هایی با توپولوژی های مختلف مثلا Star  یا Mesh از طریق یک پل (bridge) به back bone متصل می شوند و با هم به تبادل می پردازند.
نقطه قوت با ضعف خاصی مخصوص این توپولوژی وجود ندارد. بلکه مجموعه ای از نقاط قوت و ضعف بالا را در بر میگیرد.

امیدوارم از این آموزش لذت برده باشید و با انواع توپولوژی شبکه آشنا شده باشید
شاد و پیروز باشید…
